Die Fräsen:

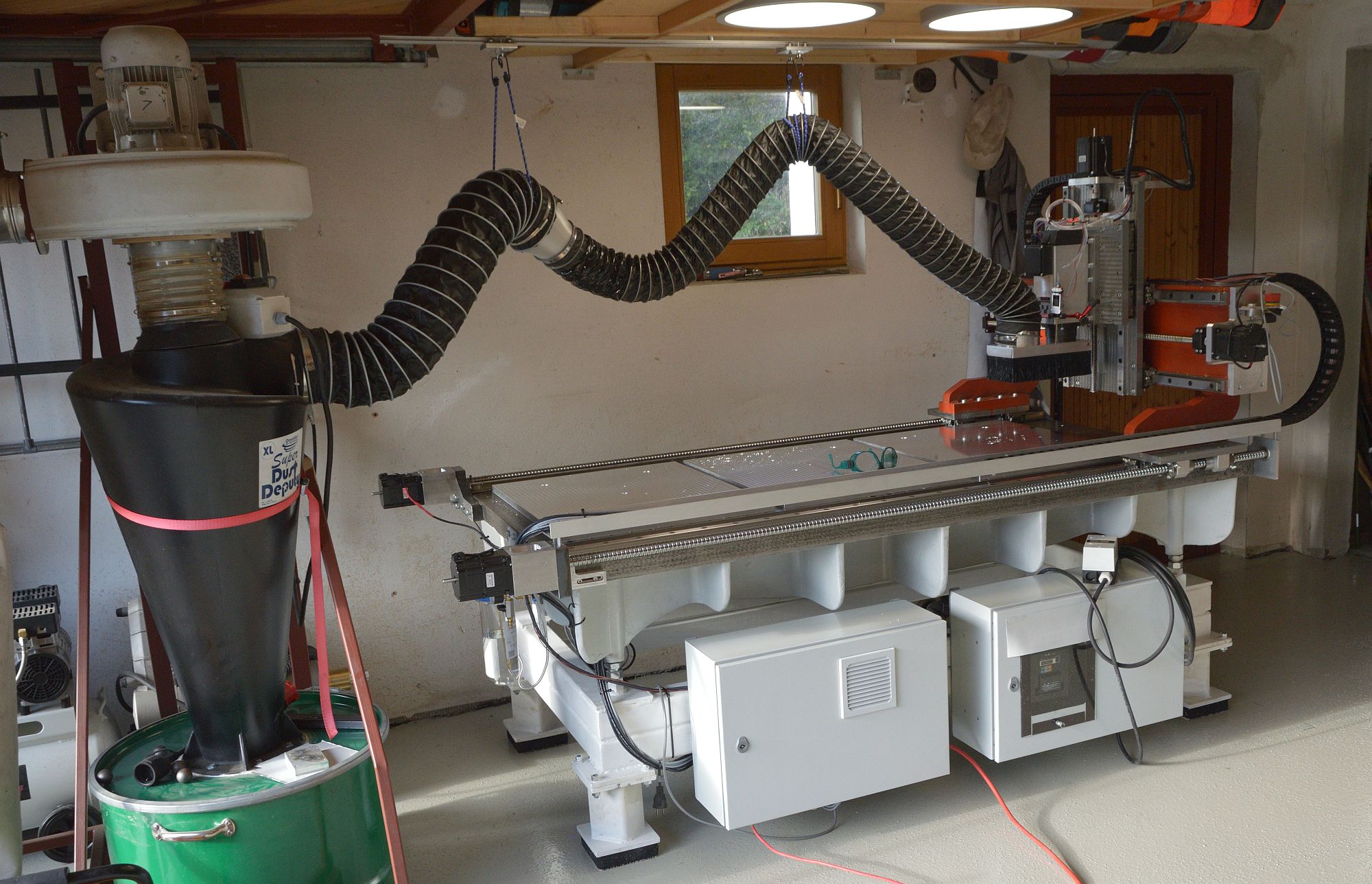

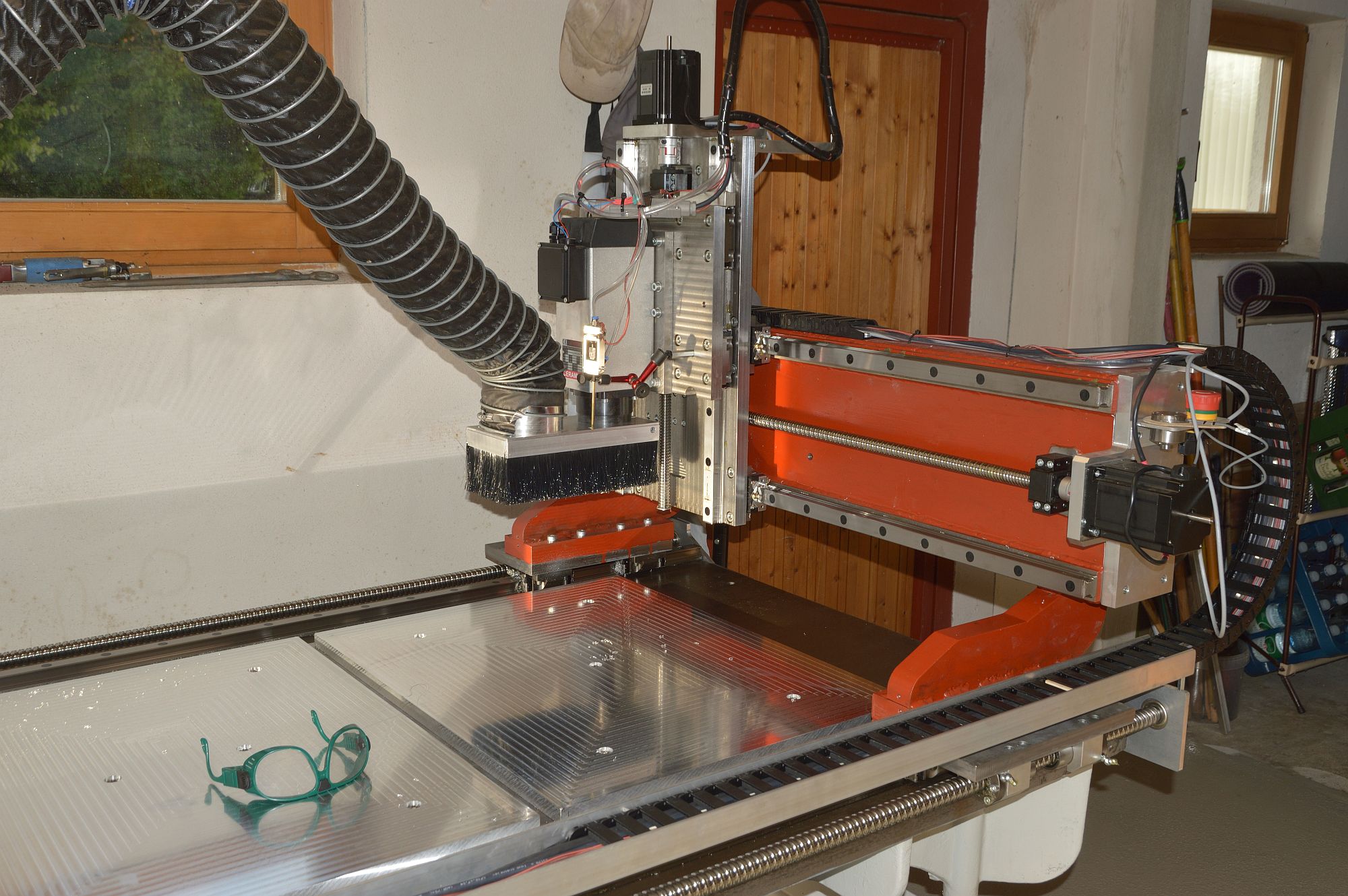

1) Eigenbaufräse Nr. 2 (größer, steifer, viel schwerer...)
Diese Fräse habe ich nun Sommer 2020 bis Herbst 2021 gebaut. Basis ist eine gebrauchte Messplatte mit 2000x1000mm, gegossen und stark verrippt. Darauf sitzt ein sehr steifes geschweisstes Stahl-Portal (geschweisst, geglüht, überfräst).
- Verfahrwege: 1690 x 680mm
- Gesamtgewicht 1790 kg
- Steifigkeit Fräseraufnahme gegen Aufspannplatte: 7,5 N/µm
- Antrieb über 4 Schrittmotoren Nema 34, 8Nm
- Steuerung Benezan Beamicon2
- Frässpindel 3,3kW/24000rpm (ER32 bis 20mm Fräser)
(Bilder zum Vergrößern anklicken)

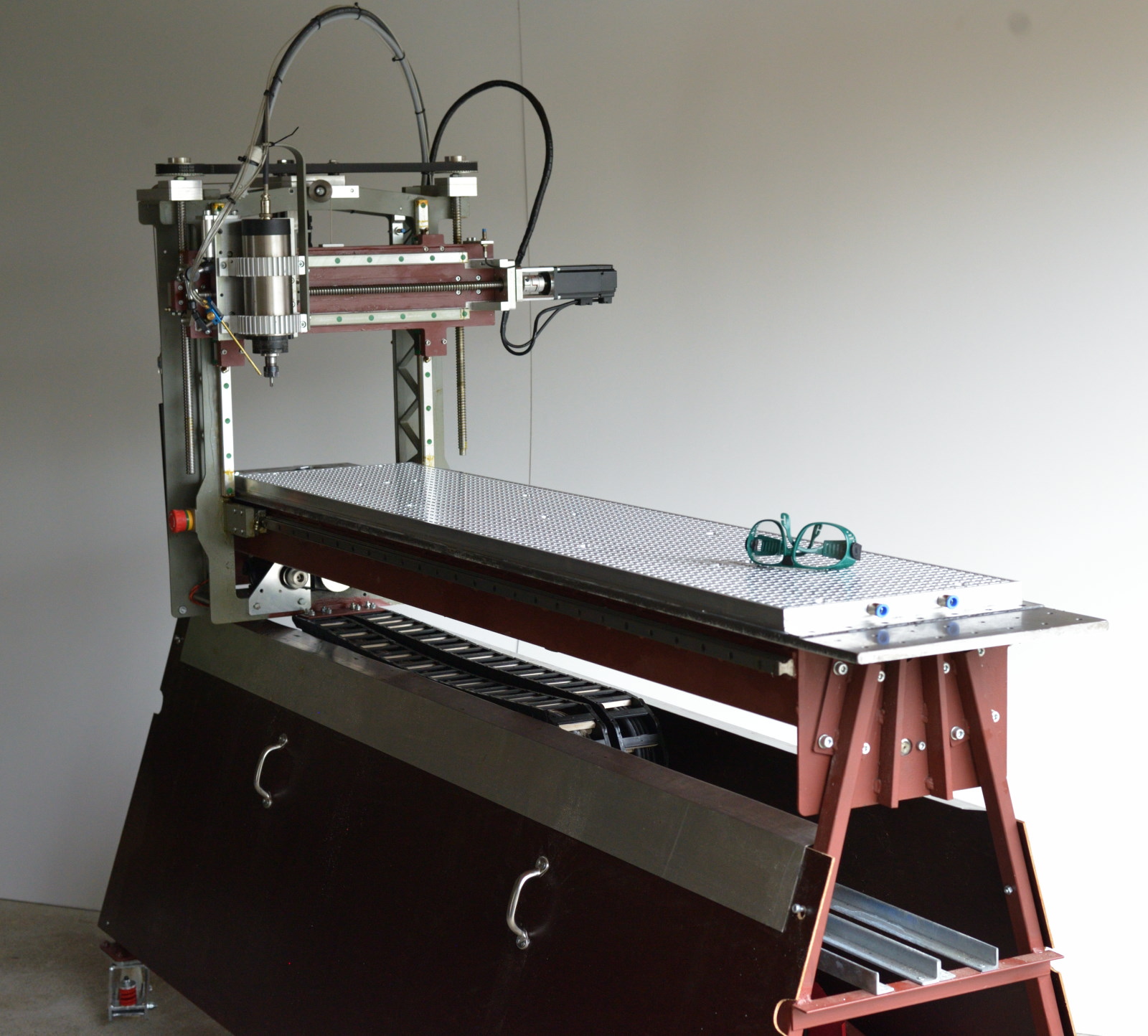

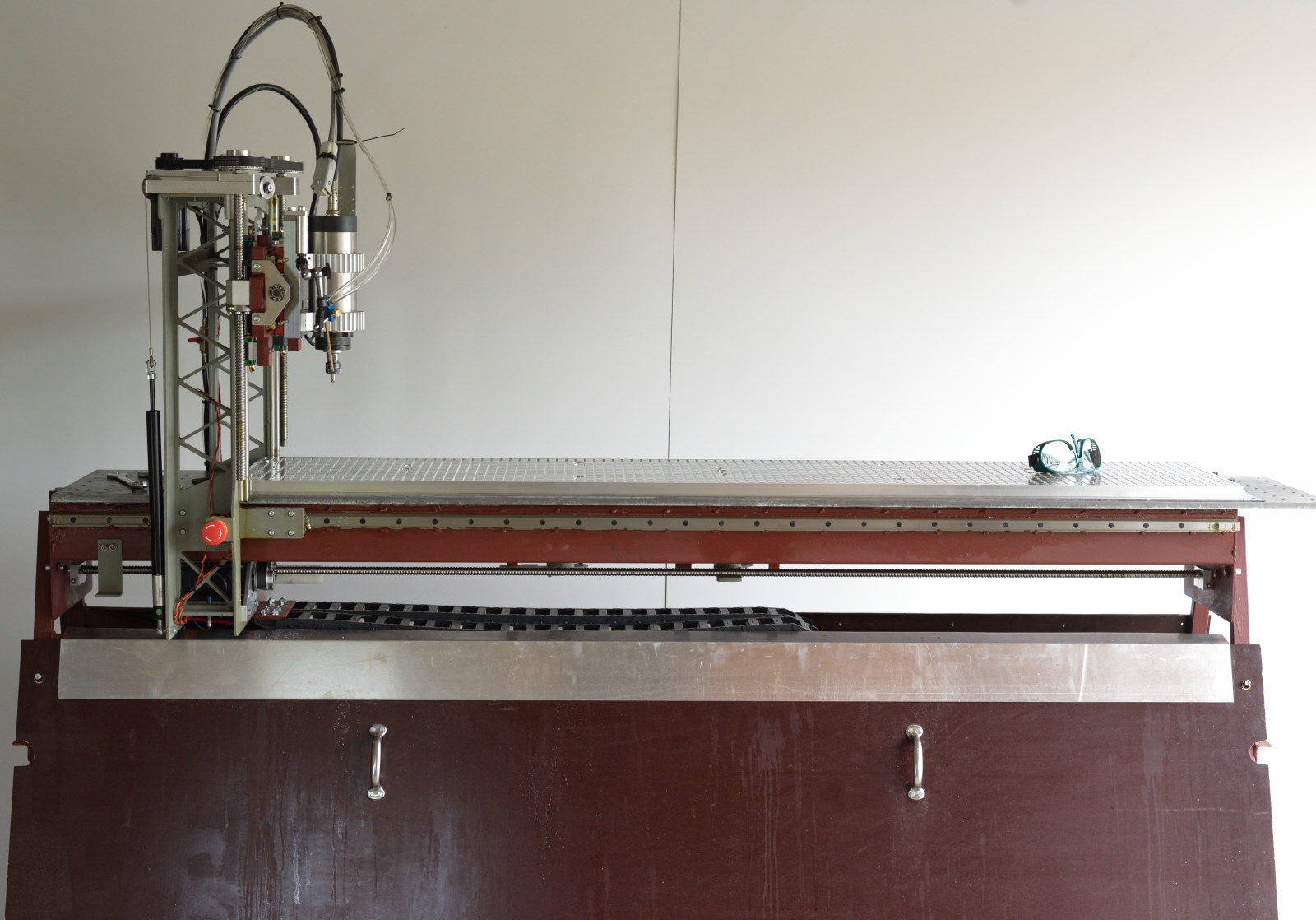

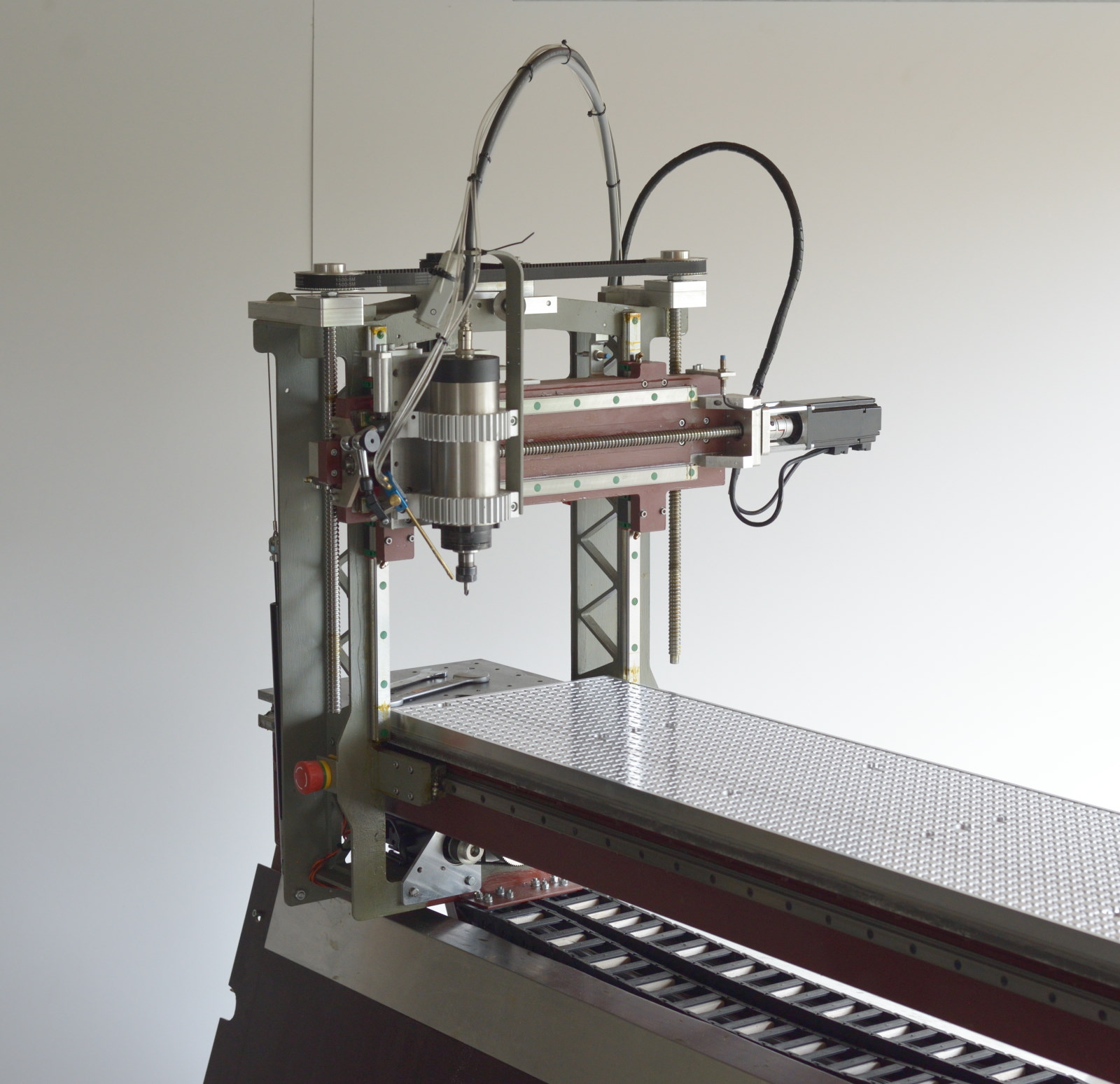

2) Eigenbaufräse Nr.1 (verkauft!)
Auf dieser Fräse sind alle hier auf dieser Homepage abgebildeten Teile entstanden.
- Verfahrwege: 1740 x 350 x 220mm
- Stahl, komplett rund 370 kg
- Steifigkeit Fräseraufnahme gegen Aufspannplatte: 4 N/µm, das ist zwar nichts gegen eine industrielle Maschine, aber doch ein Stück steifer als viele Alu-Konstruktionen
- Antrieb über drei AC-Servos 400W (Delta ASD-B2-0421-B)
- Steuerung Benezan Beamicon2
- Eilgang 12m/min
- Frässpindel 2,2kW/24000rpm (ER20 bis 12mm Fräser)
- Raster-Vakuumtisch auf voller Fräsfläche vorhanden
- Bauzeit mit allen Zwischenschritten und mit Zubehör (Absaugung usw.): knapp zwei Jahre
(Bilder zum Vergrößern anklicken)
